Трубчатый электронагреватель с оребрением (ТЭН)
Оребренные нагреватели используются в качестве комплектующих изделий, как в бытовых, так и промышленных нагревательных приборах (тепловентиляторы, электрокалориферы, электроконвекторы и пр.) Нагреватели предназначены для нагрева подвижных воздушных сред. Оребренные резистивные электрические нагреватели - идеальное решение для конвекционного обогрева воздуха в сушильных камерах, промышленных печах, духовых шкафах и осушительных цехах. Оребренные нагреватели обычно применяются для подогрева не коррозионных газов путем естественной либо принудительной циркуляции воздуха.
Оребренный нагреватель представляет собой трубчатый электронагревательный элемент (ТЭН), на оболочке которого закреплена стальная гофрированная лента. Благодаря увеличению площади поверхности можно добиться большей мощности при более компактных размерах изделия, либо снизить ваттную нагрузку нагревателя, что в свою очередь увеличивает срок эксплуатации изделия. Оребрение эффективно только при существенном обдуве не менее 6 м/с. Благодаря большей площади поверхности увеличивается теплоотдача электронагревателя, в результате чего, по сравнению с неоребренным нагревателем, достигается увеличение мощности.
Оребрение изготавливается из ленты толщиной 0,3 мм, шириной 10 мм. С целью соблюдения однородности материала и недопущения разницы в коэффициентах теплового расширения оболочки нагревателя и оребрения, лента используется из нержавеющей или из углеродистой стали. Оребрение позволяет увеличить площадь поверхности и как следствие снизить ваттную нагрузку электронагревателя в 2...2,5 раза.

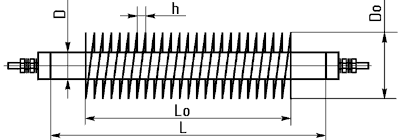

D - диаметр оболочки, Do - диаметр оребрения, h - шаг оребрения, L - развернутая длина оболочки, Lo - длина оребрения.
Варианты исполнения токовыводов
- Контактные стержни из никеля длиной до 40 мм.
- Резьбовые шпильки М4, М5, М6.
- Контактные стержни с разъемом "Faston".
- Гибкие медные провода с нагревостойкой изоляцией.
Активная часть ТЭНР должна полностью располагаться в зоне оребрения!
Указанные параметры могут дополняться и изменяться по согласованию с заказчиком. Предприятие принимает заказы от потребителя на другие варианты исполнения и параметры нагревателя, конкретно для каждой установки. По желанию заказчика нагревателю может быть придана пространственная конфигурация. Читать о крепежных элементах ТЭН.
Гарантийный срок - 1...12 месяцев, при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации.
Стандартные условия эксплуатации
- Температура рабочей среды не более 650°С.
- Относительная влажность воздуха до 65% при температуре 20°С и 80% при 25°С.
- Вид климатического исполнения УХЛ 4 по ГОСТ 15150-69.
- Окружающая среда невзрывоопасная, с допустимым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих установленных ГОСТ 12.1.005-88.
- По типу защиты от поражения электрическим током электронагреватель соответствует классу 0 или I по ГОСТ Р МЭК 536-94.
Возможно изготовление изделий с нестандартными условиями эксплуатации в соответствии с техническим заданием заказчика.
Структура условного обозначения
ТЭНР Х1-Х2-Х3/Х4-Х5-Х6
- ТЭНР - трубчатый электронагреватель с оребрением.
- Х1 - развернутая длина ТЭНР, см.
- Х2 - длина контактного стержня в заделке, мм (А - длина в заделке 40 мм, для ТЭН длиной от 320 до 1000 мм, Б - то же 65 мм, для ТЭН длиной от 1200 до 2800 мм).
- Х3 - диаметр оболочки ТЭНР, мм.
- Х4 - мощность нагревателя, кВт.
- Х5 - нагреваемая среда и материал оболочки ТЭНР (K - нержавеющая сталь, О - углеродистая сталь)
- Х6 - напряжение, В.
Технические вопросы
- Конструкция трубчатых электронагревателей (ТЭН) (90 kB)
- Технические характеристики и обозначение трубчатых электронагревателей (ТЭН) (100 kB)
- Условное обозначение рабочей среды (55 kB)
- Инструкция по монтажу и эксплуатации трубчатых электронагревателей (ТЭН) (60 kB)
