Трубчатый электронагреватель двухконцовый (ТЭН)

Трубчатый электронагреватель (ТЭН)


Трубчатые нагреватели предназначены для нагрева различных сред путем конвекции, теплопередачи и излучения посредством преобразования электрической энергии в тепловую, и применяются в качестве комплектующих изделий в промышленных и бытовых установках. Трубчатые нагреватели предназначены для нагрева воды, жидких сред, воздуха и газов, легкоплавких металлов.


Трубчатые нагреватели способны работать в самых разнообразных средах, включая агрессивные, в том числе растворы кислот, щелочей, легкоплавкие металлы, селитру. Рабочая температура на оболочке ТЭН колеблется от десятков градусов (при нагреве воды и других жидких сред) до 750°С (при нагреве газовых сред), а специальные исполнения ТЭН допускают их применения и при более высоких температурах нагреваемой среды.


Трубчатый электронагреватель представляет собой расположенную внутри металлической оболочки спираль (или несколько спиралей) из сплава с высоким оммическим сопротивлением и контактными стержнями. От оболочки спираль изолирована спрессованным электроизоляционным наполнителем. Для предохранения от попадания влаги торцы ТЭН герметизируют. Контактные стержни изолируются от корпуса диэлектрическими изоляторами.


В качестве оболочки применяются электросварные или цельнотянутые трубы из углеродистых и нержавеющих марок стали. ТЭН может оснащаться крепежной арматурой – штуцерами с метрической или трубной резьбой, планками и пр.


Трубчатый электронагреватель (ТЭН)

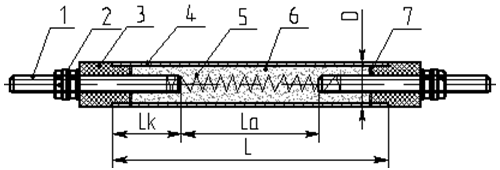

1 - контактный стержень, 2 - контактные гайки и шайбы, 3 - изолятор, 4 - трубчатая оболочка, 5 - нагревательная спираль, 6 - наполнитель, 7 - герметик, D - диаметр оболочки, L - развернутая длина оболочки, Lk - заделка контактного стержня, La - активная длина ТЭН (длина нагреваемой части).


Технические данные

  • Конструктивно ТЭН представляет собой цилиндрический металлический корпус, внутри которого расположен изолированный от корпуса нагревательный элемент.
  • Конфигурация ТЭН - технологически не ограничена (в соответствии с конструкцией).
  • Материал оболочки корпуса - нержавеющая сталь (сталь 12Х18Н10Т), углеродистая сталь, медь, латунь, титан.
  • Наружный диаметр ТЭН - 6,5...16 мм.
  • Развернутая длина ТЭН - 200...6000 мм.
  • Нагревательный элемент изготовлен из материала с высоким удельным электрическим сопротивлением (жила из нихрома). Для электроизоляции применяется периклаз электротехнический.
  • Нагреватель имеет необогреваемые участки по торцам корпуса. Длина необогреваемого участка со стороны выводов равна - 30...60 мм.
  • Вероятность безотказной работы в течении заданного времени и средняя наработка на отказ зависят от удельной мощности и рабочей температуры нагревателя.
  • Номинальная потребляемая мощность нагревателя выбирается из ряда по ГОСТ 13268-88.
  • Удельный тепловой поток с поверхности - до 15 Вт/см2.
  • Нагреватели выпускаются на номинальные напряжения 12...600 В.


Варианты исполнения токовыводов

  • Контактные стержни из никеля длиной до 40 мм.
  • Резьбовые шпильки М4, М5, М6.
  • Контактные стержни с разъемом "Faston".
  • Гибкие медные провода с нагревостойкой изоляцией.


Указанные параметры могут дополняться и изменяться по согласованию с заказчиком. Предприятие принимает заказы от потребителя на другие варианты исполнения и параметры нагревателя, конкретно для каждой установки. По желанию заказчика нагревателю может быть придана пространственная конфигурация. Читать о крепежных элементах ТЭН.


Гарантийный срок - 1...12 месяцев, при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации.


Стандартные условия эксплуатации

  • Температура рабочей среды не более 650°С.
  • Относительная влажность воздуха до 65% при температуре 20°С и 80% при 25°С.
  • Вид климатического исполнения УХЛ 4 по ГОСТ 15150-69.
  • Окружающая среда невзрывоопасная, с допустимым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих установленных ГОСТ 12.1.005-88.
  • По типу защиты от поражения электрическим током электронагреватель соответствует классу 0 или I по ГОСТ Р МЭК 536-94.


Возможно изготовление изделий с нестандартными условиями эксплуатации в соответствии с техническим заданием заказчика.


Структура условного обозначения

ТЭН Х1-Х2-Х3/Х4-Х5-Х6
  • ТЭН - трубчатый электронагреватель.
  • Х1 - развернутая длина ТЭН по оболочке, см.
  • Х2 - длина контактного стержня в заделке, мм (А - длина в заделке 40 мм, для ТЭН длиной от 320 до 1000 мм, Б - то же 65 мм, для ТЭН длиной от 1200 до 2800 мм).
  • Х3 - номинальный диаметр ТЭН, мм.
  • Х4 - номинальная мощность, кВт.
  • Х5 - нагреваемая среда и материал оболочки.
  • Х6 - номинальное напряжение, В.


Расчет трубчатых электронагревателей (ТЭН): основные формулы.
