Хомутовые (кольцевые) нагреватели (ХН) предназначены для комплектации промышленных установок или для самостоятельного использования. Нагреватели применяются для нагрева пресс-форм, литейных форм, экструдеров, клеевых машин, трубопроводов и др.

Конструкция хомутового нагревателя (ХН) представляет собой корпус из листового металла толщиной 0,25...0,5 мм, изготовленный из нержавеющей или углеродистой стали, внутри которого располагается нагревательный элемент с высоким электрическим сопротивлением (нихромовая проволока или лента). Витки нагревательного элемента изолируются от корпуса и друг от друга при помощи изоляционного материала (слюдопласт, миканит).

Электронагреватель хомутовый (ХН)

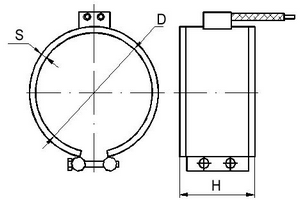

D - диаметр ХН, H - ширина, S - толщина.

Технические данные

  • Конструктивно ХН представляет собой металлический корпус, внутри которого расположен изолированный от корпуса нагревательный элемент. Корпус нагревательного элемента имеет различный диаметр и ширину.
  • Для изготовления корпуса ХН применяются нержавеющая сталь (12Х18Н10Т), углеродистая сталь, латунь.
  • Нагревательный элемент изготовлен из материала с высоким удельным электрическим сопротивлением (нихром Х20Н80). Для электроизоляции применяются жаростойкие неорганические материалы (слюдопласт, миканит).
  • Закрепляется элемент на трубопроводах по типу хомутового зажима.
  • Корпус ХН не является герметичным.
  • Вероятность безотказной работы в течении заданного времени и средняя наработка на отказ зависят от удельной мощности и рабочей температуры ХН.
  • Номинальная потребляемая мощность ХН выбирается из ряда по ГОСТ 13268-88 и ТУ 3443-003-10841166-00.
  • Удельный тепловой поток с поверхности – до 4 Вт/см2.
  • Плоские электронагреватели выпускаются на номинальные напряжения 12...400 В.

Хомутовый электронагреватель ХН может быть оборудован термопарой для контроля температуры поверхности либо местом для ее установки.

Варианты исполнения токовыводов

Основные типы токовыводов хомутовых нагревателей:

  • Гибкие выводы термостойким проводом (250...500°С).
  • Гибкие выводы термостойким проводом в защитной металлической оплетке (250...500°С).
  • Резьбовые шпильки М4, М5, М6.
  • Разъем типа "электрочайник".
  • Металлическая коробка с гибкими выводами термостойким проводом (250...500°С).
  • Керамическая колодка.

Указанные параметры могут дополняться и изменяться по согласованию с заказчиком. Предприятие принимает заказы от потребителя на другие варианты исполнения и параметры ХН, конкретно для каждой установки.

Гарантийный срок - 1...12 месяцев, при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации.

Стандартные условия эксплуатации

  • Температура рабочей среды не более 350°С.
  • Относительная влажность воздуха до 65% при температуре 20°С.
  • Вид климатического исполнения УХЛ 4 по ГОСТ 15150-69.
  • Окружающая среда невзрывоопасная, с допустимым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих установленных ГОСТ 12.1.005-88.
  • По типу защиты от поражения электрическим током электронагреватель соответствует классу 0 или I по ГОСТ Р МЭК 536-94.

Возможно изготовление изделий с нестандартными условиями эксплуатации в соответствии с техническим заданием заказчика.

Структура условного обозначения

ХН Х1-Х2-Х3/Х4-Х5

  • ХН - электронагреватель хомутовый (кольцевой).
  • Х1 - диаметр ХН, см;
  • Х2 - ширина ХН, см;
  • Х3 - толщина ХН, мм;
  • Х4 - номинальная мощность, кВт;
  • Х5 - напряжение, В.

Инструкция по монтажу и эксплуатации электронагревателей

  • Электронагреватели должны работать только в той среде, для нагрева которой они предназначены.
  • Активная часть электронагревателя ХН должна плотно соприкасаться с нагреваемой поверхностью, исключая зазоры. Это обеспечивается крепежными элементами.

Преимущества слюдопласта при производстве плоских нагревателей

Слюдопластовый электронагреватель представляет собой слоеный пирог, толщиной не более 5 мм, разной формы. Он состоит из металлического корпуса толщиной 0,25...0,5 мм и нагревательного элемента, который изолирован от корпуса слюдопластом толщиной 0,3...0,6 мм. Нагревательный элемент состоит из слюдопласта, на который с определенным шагом, намотана проволока или лента из резистивного материала. Обычно используют материал с высоким электрическим сопротивлением - нихром или фехраль. Толщина резистивного материала находится в пределах 0,05...0,63 мм. Это зависит от характеристик электронагревателя - габаритных размеров, напряжения и мощности.

Преимущества слюдопластовых электронагревателей:

  • Небольшая толщина электронагревателя - от 3...5 мм. Это позволяет использовать слюдопластовый электронагреватель там, где другие электронагреватели не могут поместиться из-за своих размеров.
  • Небольшая инертность нагрева. Из-за малой толщины электронагревателя время начало обогрева изделия после подачи напряжения на электронагреватель – минимальное. Оно варьируется от 2 до 5 секунд.
  • Равномерность обогрева. Из-за своей конструкции слюдопластовый электронагреватель равномерно обогревает поверхность изделия по всей его площади соприкосновения.
  • Большое разнообразие видов подключения выводов к электронагревателю. Начиная от разъема типа "электрочайник", заканчивая подключением через керамическую колодку.
  • Обогрев сложных поверхностей. Из-за своей конструкции слюдопластовый электронагреватель позволяет обогревать сложные поверхности изделия, огибая технологические пазы и (или) отверстия на изделии, тем самым равномерно ее обогревая.
  • Механическая прочность. Исходя из того, что слюдопластовый электронагреватель имеет металлическую оболочку, он более прочный, по сравнению с другими электронагревателями. Правда, существуют слюдопластовые электронагреватели без металлической оболочки – но это частные случаи и они относительно редко используются.
  • Небольшой вес. Из-за своей конструкции слюдопластовый электронагреватель имеет относительно малый вес.

ВНИМАНИЕ! У нас НЕТ складской программы, у нас НЕТ прайс-листов! Все электронагреватели изготавливаются по техническому заданию заказчика и рассчитываются ИНДИВИДУАЛЬНО, в зависимости от применяемых материалов и технологии изготовления!
