Трубчатый электронагреватель блочный (ТЭНБ)

Трубчатый электронагреватель блочный (ТЭНБ)


Блочные нагреватели применяются для нагрева воды, жиров и масел, слабых растворов кислот и щелочей. Конструктивно ТЭНБ представляют собой блок трубчатых электронагревателей, объединенных при помощи фланца. Фланцевые погружные нагреватели используются как для подогрева густых и жидких сред в емкостях и резервуарах, так и для встраивания в проточные сосуды при нагреве жидкостей и газов. Погружные электронагреватели могут быть с различными типами креплений: на фланце, с резьбой - врезные, съемные - монтажное исполнение по запросу. Применяются во всех отраслях промышленности.


Блочный нагреватель состоит из двух и более трубчатых электронагревательных элементов (ТЭН) или же из электронагревательных элементов патронного типа (ТЭНП), закрепленных на общем фланце для крепления в изделии. ТЭН электрически изолированы друг от друга, что позволяет при эксплуатации оборудования применять различные схемы включения элементов.


Трубчатый электронагреватель блочный (ТЭНБ)

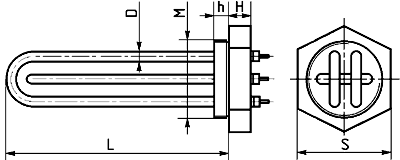

D - диаметр оболочки, M - диаметр фланца (посадочный размер), L - рабочая длина ТЭНБ.


Технические данные

  • Конструктивно ТЭНБ представляет собой блок из нескольких трубчатых нагревателей, закрепленных на фланце.
  • ТЭНБ изготавливаются из коррозийно-стойкой, жаростойкой и жаропрочной стали или из углеродистой стали (сталь 10, 20).
  • Нагревательный элемент изготовлен из материала с высоким удельным электрическим сопротивлением. Для электроизоляции применяется периклаз электротехнический.
  • ТЭНБ имеют необогреваемые участки по торцам корпуса. Длина необогреваемого участка со стороны выводов для ТЭНБ указывается в обозначении.
  • Вероятность безотказной работы в течении заданного времени и средняя наработка на отказ зависят от удельной мощности и рабочей температуры ТЭНП.
  • Номинальная потребляемая мощность ТЭНП выбирается из ряда по ГОСТ 13268-88.
  • Удельный тепловой поток с поверхности - до 15 Вт/см2.
  • ТЭНБ выпускаются на номинальные напряжения 220 В, 380 В.


Трубчатые нагреватели припаиваются или привариваются к фланцу аргоно-дуговой сваркой. Фланцы изготавливаются из нержавеющей стали или из стали 10, 20.


Варианты исполнения токовыводов

  • Резьбовые шпильки М4, М5, М6.
  • Разъемы "Faston".


Указанные параметры могут дополняться и изменяться по согласованию с заказчиком. По желанию заказчика ТЭНБ может быть придана различная пространственная конфигурация. Предприятие принимает заказы от потребителя на другие варианты исполнения и параметры ТЭНБ, конкретно для каждой установки.


Гарантийный срок - 1...12 месяцев, при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации.


Стандартные условия эксплуатации

  • Температура рабочей среды не более 600°С.
  • Относительная влажность воздуха до 65% при температуре 20°С.
  • Вид климатического исполнения УХЛ 4 по ГОСТ 15150-69.
  • Окружающая среда невзрывоопасная, с допустимым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих установленных ГОСТ 12.1.005-88.
  • По типу защиты от поражения электрическим током электронагреватель соответствует классу 0 или I по ГОСТ Р МЭК 536-94.
  • В составе комплектуемого изделия ТЭН необходимо надежно заземлять.


Возможно изготовление изделий с нестандартными условиями эксплуатации в соответствии с техническим заданием заказчика.


Структура условного обозначения

ТЭНБ Х1-Х2-Х3/Х4-Х5-Х6
  • ТЭНБ - трубчатый электронагреватель блочный.
  • Х1 - номинальная длина ТЭНБ, см.
  • Х2 - длина фланца ТЭНБ, см.
  • Х3 - номинальный диаметр нагревательного элемента, мм.
  • Х4 - номинальная мощность, кВт.
  • Х5 - нагреваемая среда и материал оболочки.
  • Х6 - номинальное напряжение, В.
