Трубчатый электронагреватель патронный (ТЭНП)

Трубчатый электронагреватель патронный (ТЭНП)


Патронные нагреватели (ТЭНП) - это нагревательные элементы относительно небольших размеров с односторонним питанием, что позволяет произвести монтаж нагревателя в небольшом рабочем пространстве. В основном, они предназначены для нагрева твердых тел и обычно работают в отверстиях металлических частей - горячеканальные пресс-формы, штампы, термоножи. Обязательным условием является точная посадка нагревателя в установочное отверстие. Реже могут быть использованы для нагрева жидких и газообразных сред.


Конструктивно патронный нагреватель представляет собой цилиндрический металлический корпус (трубку), внутри которого расположен нагревательный элемент из проволоки высокого сопротивления, намотанной в виде спирали на керамический сердечник, изолированный от корпуса электротехническим периклазом. Оба контактных вывода расположены с одной стороны нагревателя, а на другой стороне торец трубки патронного нагревателя имеет герметично заваренное металлическое донышко.


Разновидностью патронного нагревателя (ТЭНП) является патронный нагреватель угловой (ТЭНУ). Оба контактных вывода выходят через боковой отвод (металлическую трубку).


Трубчатый электронагреватель патронный (ТЭНП)

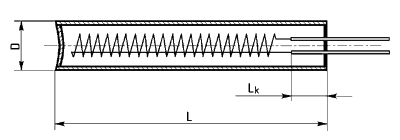

D - диаметр оболочки, L - длина оболочки, Lk - длина ненагреваемой части.


Область применения

  • Переработка пластмасс. Горячеканальные формы, сопла литьевого пресса, пуансон для прессовки, печатей и склейки в упаковочных машинах.
  • Обувная промышленность. Вулканизационные прессы, обогреватели форм, экструзионные машины, плиты клеевые.
  • Литейное производство. Обогреватели стержневых ящиков и кокилей, вакуумные печи.
  • Медицинская и лабораторная техника. Дистиллирующие устройства, масляные обогреватели, ванны для пайки, устройства для ингаляции и стерилизации.
  • Древесная промышленность. Прессы для выжига, распылители лака и красок.
  • Автомобильная промышленность. Осушители и обогреватели в тормозных системах, подогреватели головок и масляных коробок дизельных двигателей.


Технические данные

  • Конструктивно ТЭНП представляет собой цилиндрический металлический корпус, внутри которого расположен изолированный от корпуса нагревательный элемент.
  • Для корпуса ТЭНП применяется нержавеющая сталь (сталь 12Х18Н10Т).
  • Наружный диаметр ТЭНП - 6...32 мм.
  • Развернутая длина ТЭНП - 20...5000 мм.
  • Нагревательный элемент изготовлен из материала с высоким удельным электрическим сопротивлением (нихром Х20Н80). Для электроизоляции применяется периклаз электротехнический.
  • ТЭНП имеют необогреваемые участки по торцам корпуса. Длина необогреваемого участка со стороны выводов ТЭНП равна - 1,5 ... 3 см, а с глухой стороны - 0,5 ... 2,5 см.
  • Контактные провода имеют длину 300 мм.
  • Корпус ТЭНП выполняется герметичным.
  • Вероятность безотказной работы в течении заданного времени и средняя наработка на отказ зависят от удельной мощности и рабочей температуры ТЭНП.
  • Номинальная потребляемая мощность ТЭНП выбирается из ряда по ГОСТ 13268-88 и ТУ 3443-002-51142115-2010.
  • Удельный тепловой поток с поверхности - до 25 Вт/см2.
  • ТЭНП выпускаются на номинальные напряжения 12...400 В.


Трубчатый патронный электронагреватель может быть оборудован термопарой для контроля температуры поверхности либо местом для ее установки.


Типы подключения и исполнения монтажных элементов

Основные типы подключения патронных нагревателей:
  • Гибкие выводы термостойким проводом (250...500°С). Стандартная длина выводов - 300 мм (по желанию заказчика может быть любая).
  • Гибкие выводы термостойким проводом в защитной металлической оплетке (250...500°С). Стандартная длина выводов - 300 мм (по желанию заказчика может быть любая).
  • Токовывод осуществляется в виде контактных стержней из никеля или резьбовых шпилек.
  • Токоведущие провода выходят через угловой отвод (трубчатый нагреватель угловой ТЭНУ)


Типы дополнительных монтажных элементов патронных нагревателей:

  • "0" на корпус: токоподвод осуществляется к одинарному элементу (проводу, стержню, резьбовой шпильке), а корпус патронного нагревателя служит "занулением". Максимальное напряжение - 48 В.
  • Нагреватель оснащен резьбовым соединением (штуцером).
  • Торец нагревателя в месте выводов оснащен дополнительной муфтой.
  • Токоведущие элементы расположены с двух торцов патронного нагревателя.


Указанные параметры могут дополняться и изменяться по согласованию с заказчиком. Предприятие принимает заказы от потребителя на другие варианты исполнения и параметры ТЭНП, конкретно для каждой установки.


Гарантийный срок - 1...12 месяцев, при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации.


Стандартные условия эксплуатации

  • Температура рабочей среды не более 450°С.
  • Относительная влажность воздуха до 65% при температуре 20°С.
  • Вид климатического исполнения УХЛ 4 по ГОСТ 15150-69.
  • Окружающая среда невзрывоопасная, с допустимым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих установленных ГОСТ 12.1.005-88.
  • По типу защиты от поражения электрическим током электронагреватель соответствует классу 0 или I по ГОСТ Р МЭК 536-94.


Возможно изготовление изделий с нестандартными условиями эксплуатации в соответствии с техническим заданием заказчика.


Структура условного обозначения

ТЭНП Х1-Х2-Х3/Х4-Х5-Х6
  • ТЭНП - трубчатый электронагреватель патронный.
  • Х1 - номинальная длина ТЭНП, см.
  • Х2 - длина необогреваемой зоны, см.
  • Х3 - номинальный диаметр ТЭНП, мм.
  • Х4 - номинальная мощность, кВт.
  • Х5 - нагреваемая среда и материал оболочки.
  • Х6 - номинальное напряжение, В.


Инструкция по монтажу и эксплуатации электронагревателей

  • Электронагреватели должны работать только в той среде, для нагрева которой они предназначены.
  • Активная часть электронагревателя должна полностью находиться в рабочей среде.
  • Необходимо проверить сопротивление изоляции в холодном состоянии. Если сопротивления изоляции ниже 0,5 мОм, электронагреватель следует просушить при температуре 120...150°С в течение 5...6 часов.
  • При установке электронагревателя в отверстие прессформы максимально допустимый зазор между корпусом электронагревателя и прессформой должен составлять не более 0,05 мм по диаметру.
  • Для монтажа патронных нагревательных элементов в металлические формы рекомендуется использовать специальную монтажную высокотемпературную пасту. Паста способствует более качественной передачи тепла с оболочки нагревателя, тем самым снимает с нагревательного элемента нагрузку и увеличивает срок службы патронного нагревателя. Также при замене нагревательного элемента его будет легче извлечь из отверстия, так как паста предотвращает прикипание нагревателя к металлу.
